薄片的热处理问题

tiansong · 发表于 2017-4-22 17:10:29

热处理工件材质为工具钢，厚度比较薄，最薄T0.3左右，直径150mm，原材料选用的是卷材，切割后工件有变形，我们采用了600℃退火，变形矫正效果不是很好，表面氧化严重，硬度降低到只有HRC25左右。目前采用的是空气加热电阻炉，希望不改变设备的情况下改善工件变形及硬度，请问各位大神都有什么高见？

大浪淘沙 · 发表于 2017-4-22 17:57:24

定型回火应该可以

李春浙江新华 · 发表于 2017-4-22 19:26:08

定型及装箱加铸铁粉封箱。

少雨 · 发表于 2017-4-23 15:23:49

原材料的硬度是多少？切割过程对你的原材料硬度有影响么？你的期望硬度范围又是多少？
如果原材料硬度比你想要的高，定型回火是没问题的，卡具要做好；
如果原材料硬度比你想要的低，就需要根据你的材料成分（牌号）进行淬火和回火了。

sheyingyong · 发表于 2017-4-24 08:52:59

先看看热处理要求

tiansong · 发表于 2017-4-25 08:25:10

sheyingyong 发表于 2017-4-24 08:52
先看看热处理要求

来料硬度HRC40+，目标硬度HRC35以上，变形希望控制在0.007mm以内

显示全部楼层 · 发表于 2017-4-25 08:55:20

提示: 作者被禁止或删除内容自动屏蔽

sheyingyong · 发表于 2017-4-25 09:02:24

tiansong 发表于 2017-4-25 08:25
来料硬度HRC40+，目标硬度HRC35以上，变形希望控制在0.007mm以内

有难度的，最好实物图传上来

飞天虎 · 发表于 2017-4-25 09:26:46

定型回火，应该可以滴

tiansong · 发表于 2017-4-25 12:25:37

sheyingyong 发表于 2017-4-25 09:02
有难度的，最好实物图传上来

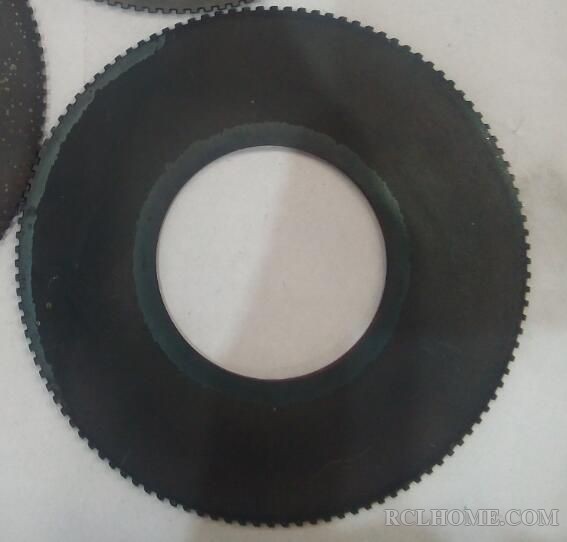

东西很简单，就是一个圆环状工件，内孔40，图片是厚度1.0+的，大多厚度0.3-0.8之间

tiansong · 发表于 2017-4-25 12:27:42

大浪淘沙发表于 2017-4-22 17:57
定型回火应该可以

请问是否只需要设计特定夹具低温回火即可，需要淬火么？

sheyingyong · 发表于 2017-4-25 12:31:07

tiansong 发表于 2017-4-25 12:27
请问是否只需要设计特定夹具低温回火即可，需要淬火么？

什么材料？压淬就可以啦

tiansong · 发表于 2017-4-25 12:33:39

sheyingyong 发表于 2017-4-25 12:31
什么材料？压淬就可以啦

工具钢..

sheyingyong · 发表于 2017-4-25 12:34:55

tiansong 发表于 2017-4-25 12:33
工具钢..

完全没问题，就是锯片一样的

sheyingyong · 发表于 2017-4-25 12:35:36

tiansong 发表于 2017-4-25 12:33
工具钢..

压淬就可以了

tiansong · 发表于 2017-4-25 13:11:02

sheyingyong 发表于 2017-4-25 12:35
压淬就可以了

请问您所了解的锯片是压淬再回火么？我们一天需要处理几百片，夹装是个问题

sheyingyong · 发表于 2017-4-25 13:31:44

tiansong 发表于 2017-4-25 13:11
请问您所了解的锯片是压淬再回火么？我们一天需要处理几百片，夹装是个问题 ...

一天24小时可以做12000片

毛毛的 · 发表于 2017-4-25 13:39:58

sheyingyong 发表于 2017-4-25 12:35
压淬就可以了

这个还需要压淬吗？这个材料来的硬度就应该是做到了45度了，只是冲压成型后平面度不好而已，与压淬没有关系的，这么薄压淬也是控制不到0.007的变形的，

tiansong · 发表于 2017-4-25 17:14:21

毛毛的发表于 2017-4-25 13:39
这个还需要压淬吗？这个材料来的硬度就应该是做到了45度了，只是冲压成型后平面度不好而已，与压淬没有关 ...

对，如果可以直接控制好变形，是不愿意进行退火热处理的。另外因为来料是卷材，我们用的是线切割成型，理论上变形是因为卷材导致的。

毛毛的 · 发表于 2017-4-26 10:03:24

tiansong 发表于 2017-4-25 17:14
对，如果可以直接控制好变形，是不愿意进行退火热处理的。另外因为来料是卷材，我们用的是线切割成型，理 ...

这类零件最好是用串装后压平回火，温度用420-480度就可以回到你的要求了。如果产品在厚一点可以用热压平机直接压平的。你这个太薄了用夹平回火比较好

		自动登录	找回密码
密码			立即注册(不支持数字)

骑驴者何人该用户已被删除	发表于 2017-4-25 08:55:20 \| 显示全部楼层提示: 作者被禁止或删除内容自动屏蔽
骑驴者何人该用户已被删除
	回复使用道具举报
