请问哪位大侠能告诉这种产品的工艺

guhaiqing · 发表于 2014-7-24 21:31:51

材质如下：

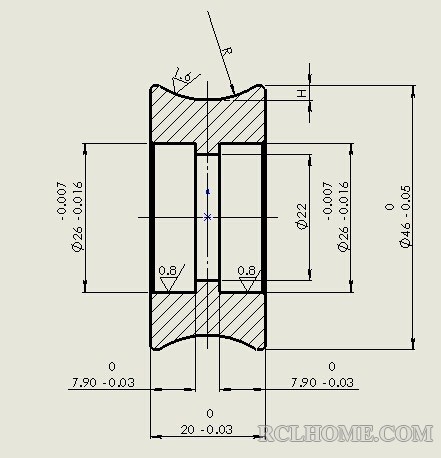

C 2.0 Cr 20 Ni 0.5 W 0.3 Mo 0.3 V0.3 ，现在淬火，效果不理想，硬度只有59HRC，达不到62HRC，而且产品上面硬度不均匀，一个产品上面能打出多个硬度，从56HRC到59HRC之间，我们淬火是用篮子密集淬火，介质是油，请大家多给意见，万分感谢

腊月寒沫 · 发表于 2014-7-25 02:02:51

可能冷却不均匀。加热温度多少
20%Cr？？？

龟山淬火 · 发表于 2014-7-25 06:18:05

应该是加热温度不够，提高50°试试看。

搬运工 · 发表于 2014-7-25 06:32:07

一些工艺细节问题尚需交代清楚一些。

吉祥如意 · 发表于 2014-7-25 11:25:53

淬火59HRC,回火处理后的硬度是多少？

骑猪Ж看日出 · 发表于 2014-7-25 12:11:56

菜鸟看法：保温时间不足。Cr含量怎么高的淬透性应该很好的，我淬Cr12合金钢一般都在64以上的

aaron01 · 发表于 2014-7-25 12:32:57

有木有这种材料的撒？貌似楼主写的成分不对，碳含量2%，铬含量20%吗？ {:soso_e114:}
请楼主核对。

搬运工 · 发表于 2014-7-25 12:47:15

aaron01 发表于 2014-7-25 12:32
有木有这种材料的撒？貌似楼主写的成分不对，碳含量2%，铬含量20%吗？
请楼主核对。 ...

哈哈，然不成复姓至多只能姓到诸葛、欧阳这里？
Cr含量比这还高的材料也有的。

aaron01 · 发表于 2014-7-25 12:48:15

搬运工发表于 2014-7-25 12:47
哈哈，然不成复姓至多只能姓到诸葛、欧阳这里？
Cr含量比这还高的材料也有的。 ...

请教，这个材料牌号是多少？

搬运工 · 发表于 2014-7-25 12:53:29

aaron01 发表于 2014-7-25 12:48
请教，这个材料牌号是多少？

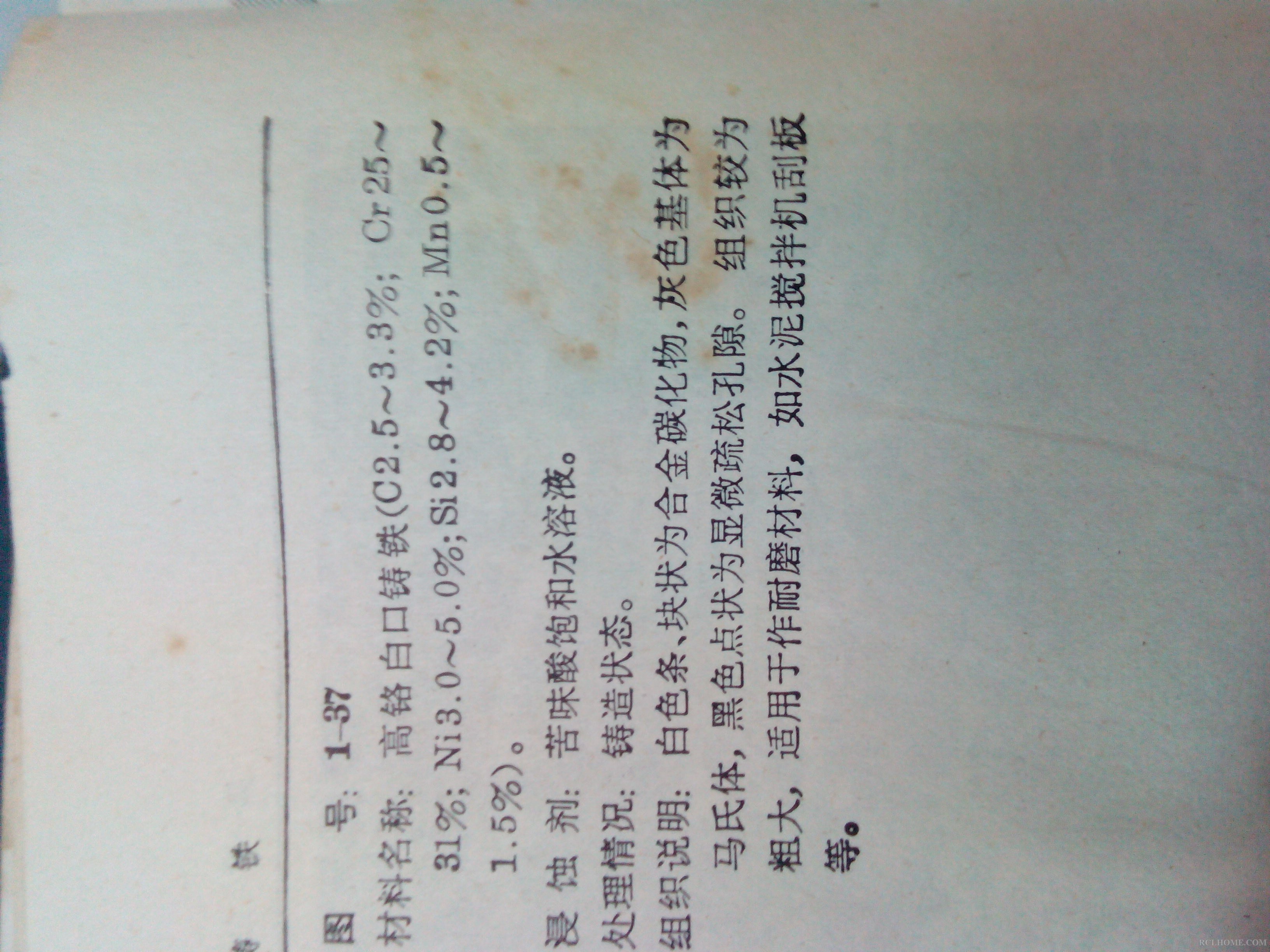

何止是一个牌号啊，上几个图给你看看吧。
高铬铸铁。

搬运工 · 发表于 2014-7-25 13:11:49

本帖最后由搬运工于 2014-7-25 13:15 编辑

合金白口铸铁，看看Cr含量到了多少？

aaron01 · 发表于 2014-7-25 13:14:11

这个材料还真没做过，不过铸铁的淬火硬度应该和奥氏体化温度有很大关系。

搬运工 · 发表于 2014-7-25 13:16:48

aaron01 发表于 2014-7-25 13:14
这个材料还真没做过，不过铸铁的淬火硬度应该和奥氏体化温度有很大关系。 ...

铸铁组织当然与工艺有关。

搬运工 · 发表于 2014-7-25 13:28:57

楼主要交代一下你的工艺温度等相关情况。

shaod · 发表于 2014-7-25 23:20:44

高铬铸铁，1050正火后硬度就有59HRC左右。
加热保温足够后，散开、油冷或风冷雾冷。

搬运工 · 发表于 2014-7-26 06:14:49

shaod 发表于 2014-7-25 23:20
高铬铸铁，1050正火后硬度就有59HRC左右。
加热保温足够后，散开、油冷或风冷雾冷。 ...

这个要看具体材料了。我们的浮动油封淬火后硬度必须在64HRC以上，通常用900°C加热，风冷。

guhaiqing · 发表于 2014-7-28 20:58:08

腊月寒沫发表于 2014-7-25 02:02
可能冷却不均匀。加热温度多少
20%Cr？？？

我想应该是冷却不均匀，但是要搞个办法，产品数量很多，只能用框子一起淬火，

guhaiqing · 发表于 2014-7-28 21:00:21

搬运工发表于 2014-7-25 13:28
楼主要交代一下你的工艺温度等相关情况。

加热至1030油淬，冷却后，300回火用大框子装

搬运工 · 发表于 2014-7-28 21:16:33

guhaiqing 发表于 2014-7-28 21:00
加热至1030油淬，冷却后，300回火用大框子装

不知道你的这个件有无预备热处理。
通常铸件的化学成分较不均匀，当加热温度过高时，残余奥氏体的量会影响到淬火后硬度。
你检查一下组织吧。
我们过去不专门做高铬铸铁，但经常会对购进的不合格件进行返工处理，印象中还没有返工后组织不合格的，变形超差的情况倒是发生过。

cnszgong · 发表于 2014-7-28 21:32:36

搬运工发表于 2014-7-28 21:16
不知道你的这个件有无预备热处理。
通常铸件的化学成分较不均匀，当加热温度过高时，残余奥氏体的量会影 ...

有没有类似的材料发生软化退火后，表面硬度越退越硬的？
直到最后，砂轮机打磨零件表面，只见砂轮上的金刚沙纷纷掉落而零件表面纹丝不动的？

		自动登录	找回密码
密码			立即注册(不支持数字)
