一个零件的感应热处理

wangshaoyong · 发表于 2015-7-2 17:19:42

本帖最后由龟山淬火于 2015-7-3 21:44 编辑

各位大侠，求教一个问题，感应热处理中，如果要感应加热一个带孔的工件，将感应线圈放在孔里面，能将工件加热到想要的温度吗？

龟山淬火 · 发表于 2015-7-2 19:23:25

搞细点，零件图，到底是孔淬火还是其他地方淬火。

孤鸿踏雪 · 发表于 2015-7-3 08:23:52

为什么要将感应器放在内孔里加热？是要对内孔壁进行加热淬火吗？如果不是，而是想把感应器放到内孔中，对工件整体进行加热，我劝楼主还是不要这样恶搞为好！

song · 发表于 2015-7-3 09:36:00

能！加热效率低。

wangshaoyong · 发表于 2015-7-3 12:22:05

孤鸿踏雪发表于 2015-7-3 08:23
为什么要将感应器放在内孔里加热？是要对内孔壁进行加热淬火吗？如果不是，而是想把感应器放到内 ...

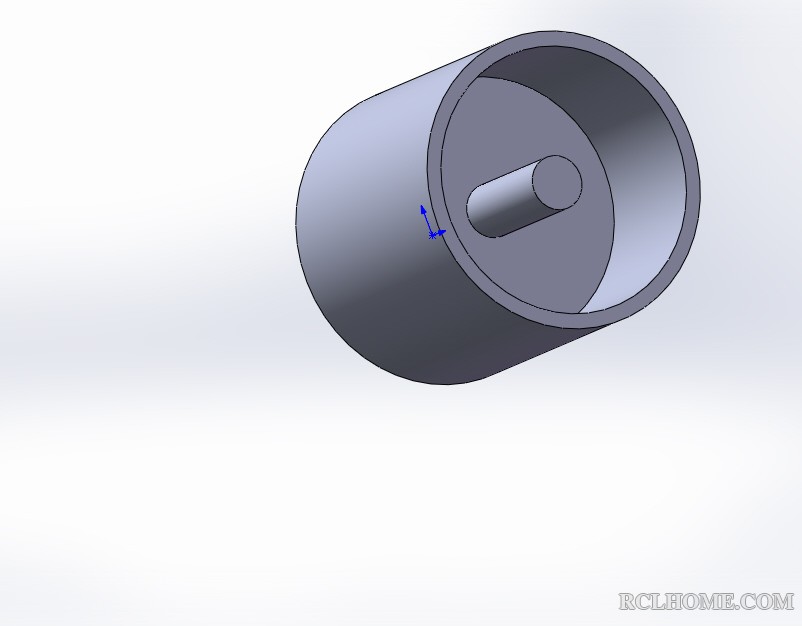

想加热孔里面的一个凸台，但是孔内壁不能有加热现象，壁厚是1.2mm

wangshaoyong · 发表于 2015-7-3 12:32:58

孤鸿踏雪 · 发表于 2015-7-3 14:33:33

wangshaoyong 发表于 2015-7-3 12:32

看不明白你这个图要表达什么意思！请你提供一个产品图或自己画一个图，将要进行感应加热淬火的位置标识出来

孤鸿踏雪 · 发表于 2015-7-3 14:33:55

wangshaoyong 发表于 2015-7-3 12:32

看不明白你这个图要表达什么意思！请你提供一个产品图或自己画一个图，将要进行感应加热淬火的位置标识出来

wangshaoyong · 发表于 2015-7-3 15:39:47

孤鸿踏雪发表于 2015-7-3 14:33
看不明白你这个图要表达什么意思！请你提供一个产品图或自己画一个图，将要进行感应加热淬火的位置标识出 ...

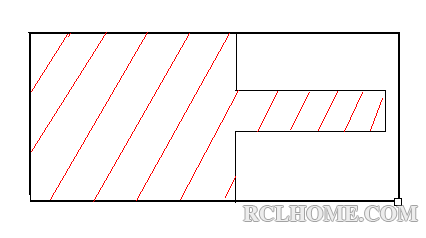

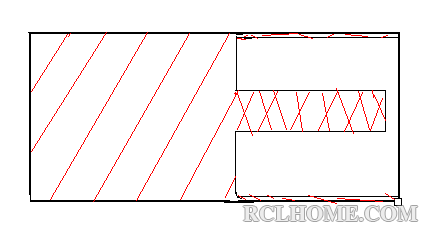

图中网状的部分是需要加热的部分，是一个圆柱体的凸台，凸台外圆与孔内壁间隙15mm，孔内壁的温度不能使内孔表面的颜色发生变化，也就是金属本色。画得不好，凸台不是偏心的哈！

wangshaoyong · 发表于 2015-7-3 15:40:40

wangshaoyong 发表于 2015-7-3 15:39
图中网状的部分是需要加热的部分，是一个圆柱体的凸台，凸台外圆与孔内壁间隙15mm，孔内壁的温度不能使 ...

如果不采用感应加热，各位大神不知道还有没有更好的加热方式。望不吝赐教，谢谢！

孤鸿踏雪 · 发表于 2015-7-3 17:16:57

wangshaoyong 发表于 2015-7-3 15:39
图中网状的部分是需要加热的部分，是一个圆柱体的凸台，凸台外圆与孔内壁间隙15mm，孔内壁的温度不能使 ...

这个圆柱直径多大？内孔直径多大？为什么不把信息一次提供完善？你不觉得这样交流起来很浪费时间吗？

龟山淬火 · 发表于 2015-7-3 20:45:28

龟山淬火 · 发表于 2015-7-3 20:53:03

if you do a coil to fit the little bar ,you can heat the surface of the inner bar but the inner surface of big bar.

wangshaoyong · 发表于 2015-7-4 11:50:02

凸台外径7mm，凸台外表面与孔内表面间隔15mm,

龟山淬火 · 发表于 2015-7-4 12:01:32

本帖最后由龟山淬火于 2015-7-4 12:08 编辑

you can do an induction coil that line from straigiht go to half circle to straigiht come back.

腊月寒沫 · 发表于 2015-7-5 12:55:39

为何不做成组合式的
中间掏个孔，塞个硬的棒子

孤鸿踏雪 · 发表于 2015-7-5 15:17:03

本帖最后由孤鸿踏雪于 2015-7-5 15:19 编辑

腊月寒沫发表于 2015-7-5 12:55
为何不做成组合式的
中间掏个孔，塞个硬的棒子

看来这个设计者就是个2B！很明显，这个件设计成“镶芯”结构，将大大简化和降低工件的加工难度和加工成本。

孤鸿踏雪 · 发表于 2015-7-5 15:18:24

wangshaoyong 发表于 2015-7-4 11:50
凸台外径7mm，凸台外表面与孔内表面间隔15mm,

勾一张草图，在上面标上尺寸，胜过千言万语的文字描述和表达效果
